目 錄
1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器的維護
6 儀器的成套性
7 儀器參數的復位
8 附錄
敬告用戶
請在使用本儀器前，詳細閱讀本說明書并妥善保存。
請使用本儀器隨機提供的通用電源器(9V,300mA,內正外負)作為儀器的供電電源，若用戶選用其他的通用電源器以致發生不必要的安全問題，本公司概不負責。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
1 概述
PXSJ-216型離子計(以下簡稱儀器)是一種用于測定溶液中離子濃度的常規實驗室電化學分析儀器, 其測定方式類似于常見的pH計,即以各種離子選擇電極為指示電極,再輔以適當?shù)膮⒈入姌O, 一起插入待測溶液中, 構成供測定用的電化學系統。
本儀器具有以下特點:
● 儀器可以測量溶液的電位、pH、Px、濃度值以及溫度值；
● 儀器采用外接通用電源，輔以大屏幕液晶顯示和輕觸式按鍵，使
儀器顯得大方、美觀，可靠性好；同時儀器采用全中文操作界面，
使用簡單、方便。
● 儀器以單片微處理器為核心, 加上精度較高的雙積分A／D、電
子開關，保證了儀器的測量精度;
● 儀器采用雙高阻輸入方式，滿足不同用戶的需要；
● 儀器帶有RS－232接口，可接TP－16型串行打印機打印測量結
果或與計算機通訊。
● 儀器具有多種濃度測量法，包括直讀濃度、已知添加、未知添加
和GRAN法等；
● 儀器具有多種斜率校準方法，包括一點校準、二點校準、多點校
準和多次添加校準等校準方法；
● 儀器具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情
況下，儀器內部貯存的測量數據、校準好的斜率值以及設置的參
數不會丟失。
● 儀器的測量結果可以貯存、刪除、查閱、打印或傳送到PC機。
儀器最多可貯存各50套mV、pH、pX或濃度測量的實驗數據，并
提供兩套打印模式供用戶選擇。
2 儀器主要技術性能
2.1 測量范圍
a) mV:(0～±1800.0)mV;
b) pH/pX:(0.000～14.000)pH/pX;
c) 濃度: 與電位測量范圍和指示電極相應的各種濃度值。
d) 溫度：(-5.0～105.0)℃。
2.2 電子單元基本誤差
a) pX:±0.005pX±1個字;
b) mV:±0.03％(F.S)±1個字。
c) 濃度: ±0.5%±1個字
d) 溫度: ±0.3℃±1個字。
2.3 輸入方式: 雙高阻輸入。
2.4 輸入阻抗: 大于3×1012Ω。
2.5 輸出方式: 64×128智能化點陣液晶顯示屏；具有RS232輸出接口。
2.6 儀器正常工作條件
a) 環境溫度: (5～35)℃；
b) 相對濕度: 不大于75％；
c) 供電電源: 直流通用電源(+9V～+15V，300mA，內正，外負)；
d) 周圍無影響性能的振動存在；
e) 周圍空氣中無腐蝕性的氣體存在；
f) 周圍除地磁場外無其他影響性能的電磁場干擾。
2. 7 外形尺寸，長×寬×高, mm：290×200×70。
2.8 重量：約1kg。
3 儀器結構
3.1 儀器正面圖
（1）顯示屏
（2）鍵盤

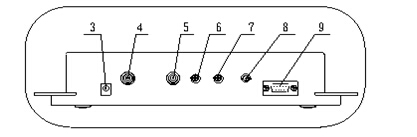

3.2 儀器后面板
（3）電源插座 （4）測量電極1插座
（5）測量電極2插座 （6）參比電極插座
（7）接地接線柱 （8）溫度傳感器插座
（9）RS232接口(九芯針式)

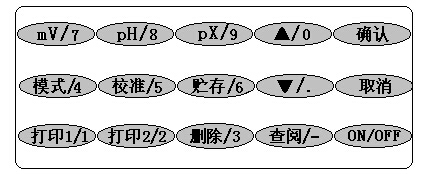

3.3 鍵盤
儀器面板上共有15個操作鍵，分別為：打印1/1、打印2/2、刪除/3、模式/4、校準/5、mV/7、pH/8、pX/9、▲/0、▼/.、查閱/－、確認、取消、ON/OFF等。除了“確認”、“取消”、“ON/OFF”三只鍵是單功能以外，其他的鍵都是復用的，它們有兩個功能，即功能鍵和數字鍵，平時它們是功能鍵，按這些鍵可以完成相應的功能；第二功能即為數字鍵，并且僅當需要輸入數據時，這些鍵是數字鍵。如“mV/7”鍵，平時按此鍵，可以在儀器的起始狀態下將測量模式切換到mV測量；在輸入數字時，按此鍵，將輸入數字“7”。
各鍵功能的具體定義如下：
a)“打印1/1”鍵：用于打印當前的測量數據；輸入數字“1”。
b)“打印2/2”鍵：用于打印貯存的測量數據；輸入數字“2”。
c)“刪除/3”鍵：用于刪除貯存的全部測量數據；輸入數字“3”
d)“模式/4”鍵：用于有關濃度測量以及濃度打印、濃度查閱、濃
度刪除等的操作；輸入數字“4”。
e)“校準/5”鍵：用于校準電極的斜率；輸入數字“5”。
f) “貯存/6”鍵：用于貯存測量數據；輸入數字“6”。
g) “mV/7”鍵：用于切換儀器至mV測量狀態；輸入數字“7”。
h) “pH/8”鍵：用于切換儀器至pH測量狀態；輸入數字“8”。
i) “pX/9”鍵：用于切換儀器至pX測量狀態；輸入數字“9”。
j) “▲/0”、“▼/.”鍵：在電極插口選擇、斜率校準方法選擇、濃
度測量方法選擇以及查閱存貯的測量數據時，用于上下翻看選
項和數據；輸入數字“0”和小數點。
k) “查閱/－”鍵：用于查閱儀器所貯存的測量數據；輸入數字的
負號。
l) “確認”鍵：用于確認儀器當前的操作狀態；
m) “取消”鍵：用于終止功能模塊，然后返回到儀器的起始狀態；
輸入數據有錯時，可以清除數據，重新輸入（按二次）。
n) “ON/OFF”鍵：用于儀器的開機或關機。
3.4 儀器配件及附件
（10）231玻璃電極
（11）232甘汞電極
（12）通用電源器
（13）T-818-B-6型溫度傳感器
(14)打印機連接線
(15) Q9短路插頭（2只）
（16）JB-1A型電磁攪拌器
4 儀器使用
4.1 儀器安裝
a) 將儀器及JB－1A型電磁攪拌器（16）平放在桌面上，分別將測量電極（231玻璃電極（10））、參比電極（212參比電極（11））和溫度傳感器（13）安裝在JB－1A型電磁攪拌器（16）的電極支持件上。
b) 拔去測量電極1插座（4）或測量電極2插座（5）上的Q9短路插頭(15)，將231玻璃電極（10）接入測量電極1插座（4）或測量電極2插座（5）內。注意：一個測量電極插口接測量電極，另一個測量電極插口必須接Q9短路插頭，否則儀器無法進行正確測量；將232甘汞電極（11）接入?yún)⒈入姌O接線柱上；將溫度傳感器（13）的插頭插入溫度傳感器插座（8）上；將打印機連接線(14)接入RS232接口(九芯針式)（9）內；將通用電源器（12）接入電源插座（3）內。這樣，就可以接通電源開機了。
4.2 開機
儀器后面板上的測量電極1插座和測量電極2插座分別連接Q9短路插頭，按下“ON/OFF”鍵，儀器顯示“PXSJ－216離子分析儀、雷磁商標”數秒后，儀器自動進入電位測量狀態，此時按“校準/5”鍵進行mV零點校準，然后插上電極進行測量。測量結束后，按“ON/OFF”鍵，儀器關機。
4.3 儀器的起始狀態
為了方便用戶使用，儀器一開機即進入mV測量狀態，顯示，其中顯示屏上方顯示有當前的測量結果，下方為儀器的狀態提示（反向顯示）。圖中即表示當前為mV測量狀態，電極插口設置為1號。
在此狀態下，用戶可以直接按“pH/8”或“pX/9”鍵進行pH或者pX測量，顯示，并顯示出當前使用的電極斜率值，圖中pH和pX的電極斜率分別為59.159和59.159。
為了方便說明，我們將mV、pH、pX等三種測量狀態統稱為儀器的起始狀態，在此狀態下可以完成所有儀器的功能。
4.4 儀器電極插口的選擇
為了保證測量的準確，儀器使用前，請檢查一下測量電極插口的位置是否與儀器設置的電極插口相一致，如果不是，則需要重新選擇電極插口。
在儀器的起始狀態下，按“取消”鍵，可以進行電極插口的選擇，顯示,儀器顯示當前的電極插口位置。
用戶可以按“▲/0”或“▼/.”鍵移動高亮條至實際測量電極的位置，例如，用戶將測量電極連接在電極插口2上，則可移動高亮條至“電極插口2”上，然后按“確認”鍵，儀器即將電極插口選擇為電極插口2，并返回起始狀態，。按“取消”鍵，則直接返回起始狀態。
4.5 斜率校準
在本儀器中，除了電位測量，其余的pH、pX、濃度測量都需要進行斜率校準。前面說過，本儀器的pH、pX測量使用各自獨立的斜率，其相應的斜率校準方式有所不同；另外，在濃度測量時，對應不同的濃度測量模式，其斜率校準方式也有不同。
4.5.1 pH測量時的斜率校準
pH斜率校準方式有一點校準、二點校準兩種。儀器具有自動識別標準緩沖溶液的能力，標準緩沖溶液為pH4、pH7、pH9三種。
在儀器的起始狀態下，按“pH/8”鍵使儀器處于pH測量狀態，按“校準/5”鍵，即進入pH斜率校準狀態，開始時為一點校準。用戶應將電極清洗干凈，并放入標準緩沖液中。儀器顯示“把電極插入標液中”，稍后儀器顯示出當前的pH值和溫度值。顯示：
等顯示穩定后，按“確認”鍵，儀器即完成一點校準，顯示出當前的電極斜率值為：59.159，并提示是否進行二點校準。：
此時，用戶按“取消”鍵，儀器將直接返回起始狀態，不進行二點校準。如果用戶需要二點校準，按“確認”鍵即可進行二點校準。同樣地，需將電極從原標準緩沖液中取出，并清洗干凈，放入另一種標準緩沖液中，儀器顯示當前的pH和溫度值，等顯示穩定后，按“確認”鍵，儀器顯示校準好的電極斜率值，：
按“確認”鍵，儀器完成斜率校準，并返回起始狀態。
如果用戶在pH測量狀態下誤按“校準/5”鍵進入校準狀態，或者校準進行到一半而不想繼續校準下去時，可按“取消”鍵，儀器將提示“結束校準嗎”，顯示，再按“確認”鍵，即可終止校準狀態，并強制返回到儀器的起始狀態。
4.5.2 pX測量時的斜率校準
pX斜率校準方式有一點校準、二點校準和多點校準三種。在儀器的起始狀態，按“pX/9”鍵，使儀器處于pX測量狀態，按“校準/5”鍵，即可選擇斜率校準方式，顯示：
用戶可以按“▲/0”或“▼/.”鍵翻看斜率校準方式，再按“確認”鍵即可進行相應的斜率校準。例如，用戶需要進行二點校準，則可按“▲/0”或“▼/.”鍵使顯示“2.二點校準”時按“確認”鍵即可。
1） 一點校準
本校準法是將預先設定的斜率值或通過其它方法獲得的斜率值（25℃時）輸入儀器。儀器即以此斜率值作為新的斜率值。例如已知斜率為58.1，標準溶液的pX值為4，則一點校準的具體操作如下:
儀器首先提示“電極插入標液中”字樣，稍后要求輸入新的斜率值，顯示，輸入：58.1，并按“確認”鍵，
儀器要求輸入標液的pX值，顯示：輸入：4，并按“確認”鍵，
儀器將顯示當前的電位和溫度值。：
等顯示穩定后，按“確認”鍵，儀器即完成一點校準，顯示校準結束，并顯示預設定的斜率值。
至此，一點校準結束，按“確認”鍵，儀器返回起始狀態。
如果用戶在校準進行到一半而不想繼續校準下去時，可按“取消”鍵，儀器將提示“結束校準嗎”，再按“確認”鍵，即可終止校準狀態，強制返回到儀器的起始狀態。
2) 二點校準
本校準法是比較常用的斜率校準法。通過測量兩種不同標準液的電位值,計算出電極的實際斜率值。例如,已知兩種標準液的pX值分別為4、9,則二點校準的具體操作如下：
選擇二點校準并按“確認”鍵以后，儀器顯示“電極插入標液一”，將電極清洗干凈后放入標準液一中，稍后，儀器要求輸入標液一的pX值，顯示：
輸入標液一的pX值：4，輸入完畢，按“確認”鍵，儀器顯示標液一的電位和溫度值，。
等顯示穩定后，按“確認”鍵，儀器顯示“電極插入標液二”字樣，此時，將電極從標液一中取出，并清洗干凈，放入標液二中。儀器要求輸入標液二的pX值，輸入標液二的pX值后，按“確認”鍵，儀器即顯示標液二的電位和溫度值。等顯示穩定后，按“確認”鍵，儀器即顯示出校準好的電極斜率。至此，二點校準結束，顯示。按“確認”鍵，返回儀器的起始狀態。
如果用戶在校準進行到一半而不想繼續校準下去時，可按“取消”鍵，儀器將提示“結束校準嗎”，再按“確認”鍵，即可終止校準狀態，強制返回到儀器的起始狀態。
3) 多點校準
本校準法采用三種以上不同pX值的標準溶液進行校準, 分別測量各標準溶液的電位, 儀器即可計算出電極的斜率值。本校準法的測量點必須在3～8點之間。如果用戶采用小于八點的標準液來校準, 則在測量最后一種標準溶液的電位時，等其穩定后應按"取消"鍵來終止斜率校準, 而不是按"確認"鍵，否則儀器認為用戶還有待校準的標準溶液，應而儀器會繼續校準下去，并不計算校準的斜率值；如果用戶采用八點校準, 則到八點后, 按"確認"鍵, 儀器會自動計算出斜率值。
例如：用三種標準溶液進行校準斜率，其溶液的pX值分別為4、7、9，則具體的操作如下。
選擇多點校準并按“確認”鍵，儀器要求用戶輸入標液1的pX值，顯示：
輸入標液1的pX值：4，
輸入完畢，按“確認”鍵，儀器顯示“電極放入標液1”字樣，用戶應將電極清洗干凈，放入標液1中，稍后，儀器顯示出當前的電位和溫度值。
等顯示穩定后，按“確認”鍵，繼續輸入標液2的pX值:7，同樣的，清洗干凈電極后，將電極放入標液2中，等其電位穩定后，再按“確認”鍵；輸入標液3的pX值：9，并將電極放入標液3中，等其電位穩定后，這次用戶應按“取消”鍵（而不是按“確認”鍵），儀器顯示“結束校準嗎”字樣，，
按“確認”鍵，儀器即計算并顯示校準好的斜率值。至此多點校準結束，按“確認”鍵，返回儀器的起始狀態。
4.5.3 濃度測量時的斜率校準
濃度測量時的斜率校準同pX測量時的斜率校準基本相同，有一點校準、二點校準、多點校準。當用戶采用添加法模式測量濃度時，可以采用多次添加法校準斜率。
1) 一點校準
一點校準同pX測量時的一點校準相同，也是將預先設定的斜率值或通過其它方法獲得的斜率值輸入儀器。儀器即以此斜率值作為新的斜率值。此校準法必須已知電極的預設斜率值和標準溶液的濃度值，具體操作可參見pX測量時的一點校準，此時，只需將輸入標液的pX值改為輸入標液的濃度值即可。
2) 二點校準
本校準法是比較常用的斜率校準法。通過測量兩種不同標準液的電位值,計算出電極的實際斜率值。已知二種標準溶液的濃度值，即可通過測量其電位值校準電極斜率。具體操作可參見pX測量時的二點校準，此時，只需將輸入標液的pX值改為輸入標液的濃度值即可。
3) 多點校準
本校準法采用三種以上不同濃度值的標準溶液進行校準, 分別測量各標準溶液的電位, 儀器即可計算出電極的斜率值。本校準法的測量點必須在3～8點之間。如果用戶采用小于八點的標準液來校準, 則在測量最后一種標準溶液的電位時，等其穩定后應按"取消"鍵來終止斜率校準, 而不是按"確認"鍵，否則儀器認為用戶還有待校準的標準溶液，應而儀器會繼續校準下去，并不計算校準的斜率值；如果用戶采用八點校準, 則到八點后, 按"確認"鍵, 儀器會自動計算出斜率值。此校準法必須已知各標準溶液的濃度值，具體操作可參見pX測量時的多點校準，此時，只需將輸入標液的pX值改為輸入標液的濃度值即可。
4) 多次添加校準
本校準法適用于已知添加法測量濃度模式。校準時，取二種不同濃度的標準溶液A、B，A溶液組成與本底溶液相似的標準溶液，B溶液為添加液。校準前，先輸入A、B標液的濃度值和體積值，然后測量標液A的電極電位，接著依次添加設定體積的B溶液，并測量添加后的電極電位。添加次數必須在3～8次之間，如果用戶的添加次數小于八次, 則在最后一次添加結束，測量其電位時，等其穩定后應按"取消"鍵來終止斜率校準, 而不是按"確認"鍵，否則儀器認為用戶還想繼續添加，應而儀器會繼續校準下去，并不計算校準的斜率值；如果用戶采用八次添加校準, 則添加到第八次時, 按"確認"鍵, 儀器會自動計算出斜率值。
例如: 已知25mL、0.1mmol/L的NaF標液A和10mmol/L的NaF標液B, 以標液B作為添加液,設添加體積為0.25mL，共添加3次,具體操作如下:
a) 在儀器的起始狀態下，按“模式/4”鍵，選擇“已知添加”測
量模式進行濃度測量；
b) 選擇斜率校準，并選擇“多次添加校準”法校準電極斜率，則
可進行多次添加校準；
c) 儀器首先要求用戶輸入標液A的濃度值，輸入標液A的濃度值：0.1；
d) 儀器又要求用戶輸入標液A的體積，輸入標液A的體積25mL；
e) 輸入添加液B的濃度：10；
f) 輸入添加液B體積值：0.25，輸入完畢，儀器顯示“把電極插
入標液A”字樣，用戶將電極清洗干凈以后，放入標液A中，儀
器顯示當前的電位和溫度值。
g) 等顯示穩定后，用戶按“確認”鍵，儀器顯示“添加標液B，
NO.1”字樣，提示用戶第一次添加標液B，
h) 用戶添加標液B 0.25mL后，等儀器顯示電位再次穩定，按“確
認“鍵，儀器同樣顯示“添加標液B，NO.X”字樣，用戶依次添
加標液并依次測量添加后的電位值，等添加滿8次，儀器會自動
計算出電極斜率，顯示
當用戶的添加次數小于8次時，則必須在最后一次添加標液B后，等電位穩定，按“取消”鍵儀器提示“結束校準嗎”，用戶按“確認”鍵來正式終止校準，否則儀器會認為用戶還需要繼續添加下去。例如：如果用戶只想添加3次來校準電極斜率，則在添加到第3次標液時，等顯示穩定后，按“取消”鍵，儀器提示“結束校準嗎”，用戶可按“確認”鍵結束校準。儀器同樣計算電極斜率值。如果添加次數小于3次，則儀器不會計算新的電極斜率而采用原來的電極斜率來進行“已知添加”法的濃度測量。
校準正�；蚍钦＝Y(jié)束后，儀器即進入已知添加法的濃度測量模式。
4.6 貯存功能
如果用戶需將當前測得的數據mV、pH、pX（或濃度值）存貯起來，則只需在儀器的起始狀態下（或者在濃度測量結束后），按“貯存/6”鍵，儀器即將當前測量數據貯存起來。每種測量模式最多可存貯50套測量數據，超過50套，儀器將自動重復從頭存貯。貯存時，儀器顯示當前存貯號和存貯標志。下圖為mV測量狀態下mV存貯時的顯示示意圖。存貯完畢，儀器自動返回儀器的起始狀態（或者濃度測量結束狀態）。
4.7 刪除功能
如果需要將貯存的測量數據全部刪除，可在儀器的起始狀態下按下“刪除/3”鍵（或在選擇濃度模式時選擇“濃度刪除”），儀器即進入刪除功能，可刪除當前測量狀態下對應的存貯數據（或者濃度存貯數據）。儀器將顯示刪除的模式，顯示存貯的總數，并詢問用戶“全部刪除嗎？”。即為刪除mV存貯數據的示意圖：
如果用戶確實需要刪除數據，則選擇“確認”鍵，儀器將刪除全部存貯數據。刪除完畢，儀器顯示：
此時，如果用戶不需要刪除數據，則可直接按“取消”鍵，退出刪除功能。
為了方便用戶操作，進入刪除功能后，用戶可按“mV/7”、“pH/8”、“pX/9”、“模式/4”鍵切換到不同的模式，選擇刪除不同的存貯數據。例如，用戶在mV測量狀態按“刪除/3”鍵可選擇刪除mV存貯數據，按“pH/8”鍵可選擇刪除pH存貯數據，按“模式/4”鍵可選擇刪除濃度存貯數據等。
如果對應模式下沒有存貯任何測量數據，則儀器將顯示“存貯空白”字樣。
4.8 即時打印功能
可打印當前測量數據或?qū)?dāng)前測量數據輸入PC機。
在儀器的起始狀態（或者濃度測量結束后），用戶若想打印當前測量結果，只需接上TP-16打印機，正確設置打印機，接通打印機電源，按“打印1/1”鍵，儀器即打印當前測量數據。
若RS－232接口與PC機相連，按“打印1/1”鍵，儀器即將當前測量數據直接輸入PC機，由PC機接收（需有我公司配套開發的雷磁數據采集軟件支持）
4.8.1 mV、pH、pX存貯數據的打印
在儀器的起始狀態按“打印2/2”鍵，儀器將依次全部打印對應模式下的存貯數據，儀器一邊打印，一邊顯示被打印的數據，打印完畢，自動返回起始狀態。例如用戶想打印存貯的mV測量數據，可在mV測量狀態下，按“打印2/2”鍵，儀器將打印存貯的全部mV測量數據；在pH、pX測量狀態下，可打印存貯的全部pH、pX測量數據。
4.8.2 濃度存貯數據的打印
在儀器的起始狀態，按“模式/4”鍵，再按“▲/0”或“▼/.”鍵，使顯示為“濃度打印”，按“確認”鍵，即可打印存貯的全部濃度測量數據。
4.9 查閱功能
對于存貯起來的測量數據，用戶如需查閱，則在儀器的起始狀態下，按“查閱/-”鍵即可查閱存貯數據。顯示，其中顯示屏上面顯示當前查閱到的存貯數據，提示區顯示當前查閱的模式以及存貯總數和當前對應的存貯號，圖中即表示查閱mV存貯數據，總共存貯有8個mV測量數據，當前查閱到的為第3個存貯數據。
用戶可按“▲/0”或“▼/.”鍵上下翻看存貯的數據。
為了方便用戶使用，在查閱存貯數據時，通過按“mV/7”、“pH/8”、“pX/9”、“模式/4”等鍵可查閱所有存貯的測量數據。
4.10 mV測量
用于測量溶液中的電位值, 在儀器的起始狀態下，按“mV/7”鍵即可切換到mV測量狀態。儀器顯示的是當前的電位、溫度值。
4.11 pH測量
用于測量溶液中的pH值, 在儀器的起始狀態下，按“pH/8”鍵即可切換到pH測量狀態。儀器顯示的是當前的pH、溫度值。
4.12 pX測量
用于測量溶液中的px值, 在儀器的起始狀態下，按“pX/9”鍵即可切換到pX測量狀態。儀器顯示的是當前的pX、溫度值。
4.13 濃度測量
用于測量溶液的濃度值。本儀器共有四種濃度測量模式，包括直讀濃度、已知添加、試樣添加、GRAN法等。在儀器的起始狀態下，按“模式/4”鍵進入濃度模式功能選擇，顯示,
用戶通過按“▲/0”或“▼/.”鍵可翻看濃度測量模式，當顯示為用戶所需的濃度測量模式時，按“確認”鍵，即可進行相應的濃度測量。
4.13.1 濃度單位選擇
本儀器共有四種濃度單位可以選擇，即“mmol/L”、“Mmol/L”、“mg/L”、“μg/L”，用戶通過按“▲/0”或“▼/.”鍵可翻看濃度單位，當顯示為用戶所需的濃度單位時，按“確認”鍵，即可選擇相應的濃度單位，顯示，圖中為直讀濃度測量模式。
4.13.2 直讀濃度
本模式按照能斯特公式,
由此, 用戶只需經過相應的斜率校準, 得到斜率以及零電位值, 即可對待測試樣進行濃度測量。如果用戶需要測定空白標準液的濃度值(即空白濃度值), 那么用戶可選擇進行空白濃度值的測定。
本模式的具體操作如下：
a) 在儀器的起始狀態下，按“模式/4”鍵, 再按“確認”鍵, 進入直讀濃度測量；
b) 用戶按需要選擇濃度單位，例如選為“mmol/L”；
c) 按需要選擇斜率校準或者不校準斜率；
d) 按需要選擇進行空白濃度校準，例如選為不進行空白校準；
e) 將電極清洗干凈，放入被測試樣液中，儀器顯示當前的電位和溫度值；
f) 等顯示穩定后，按“確認”鍵，儀器即計算出當前的濃度值，顯示如下。至此，測量結束。
g) 此時，前面介紹的存貯功能、即時打印功能有效，用戶可按需要按“存貯/6”鍵存貯當前的測量結果，按“打印1/1”鍵打印當前的測量結果。
h) 用戶按“取消”鍵（或“確認”鍵），儀器提示“結束測量嗎”，用戶按“確認”鍵即可退出直讀濃度測量，返回儀器的起始狀態；按“取消”鍵，用戶清洗干凈電極后，放入待測試樣中，即可繼續進行直讀濃度測量。
4.13.3 已知添加
已知添加又稱標準添加。首先, 測定體系的平衡電位值,然后在待測體系中加入已知濃度的標準溶液, 再次測定體系的平衡電位值, 由添加前后的電極電位的變化值, 從而計算出待測試樣的濃度值。
測量時, 先輸入標準液的濃度值及添加體積, 再輸入試樣的體積, 然后測得添加前的電極電位值Ｅ1和添加后的電極電位值Ｅ2, 儀器即可按上述公式計算出試樣的濃度值Ｃx。如果用戶需要進行空白校準, 則按照類似方法,分別測量空白標準液添加標準液前后的電極電位變化值, 即測定Ｅb1、Ｅb2, 然后可計算出空白標準液的空白濃度值。
本模式具體操作如下：
a) 在儀器的起始狀態下，按“模式/4”鍵, 按“▲/0”或“▼/.”鍵，再按“確認”鍵選擇“已知添加”，即可進入已知添加濃度測量模式；
b) 用戶按需要選擇濃度單位，例如選為“mmol/L”；
c) 按需要選擇斜率校準或者不校準斜率；
d) 按需要選擇進行空白濃度校準，例如選為不進行空白校準；
e) 輸入添加標液的體積值；
f) 輸入試樣液的體積值；
g) 輸入標液的濃度值；
h) 將電極清洗干凈，放入被測試樣液中，儀器顯示當前的電位和溫度值；
i) 等顯示穩定后，按“確認”鍵，儀器顯示“添加標液”字樣，用戶按設定的體積值添加標液；
j) 等再次顯示穩定后，按“確認”鍵，儀器即計算出待測試樣的濃度值。至此，測量結束。
k) 此時，前面介紹的存貯功能、即時打印功能有效，用戶可按需要按“存貯/6”鍵存貯當前的測量結果，按“打印1/1”鍵打印當前的測量結果。
l) 用戶按“取消”鍵（或“確認”鍵），即可退出已知添加測量模式，返回儀器的起始狀態。
4.13.4 試樣添加
1) 本模式類似于已知添加, 只是在標準添加法中, 是將標準液添加到試樣中, 測量由于待測組份的濃度變化而引起的電極電位變化,從而測定試樣的濃度值, 同樣地, 如果將試樣添加到標準液中, 通過測量添加前后的電位變化, 也可測定試樣的濃度值。
本模式不必測定空白標準液的空白濃度值,具體操作可參考已知添加測量模式。
2) 試樣添加測量模式可測量試樣的濃度值, 也可用于測定固體樣品中待測組份的重量百分比。測量時, 先輸入待測試樣的體積(Ｖx)為0,再輸入待測組份的分子量(mol.Ｗt)以及試樣的重量Ｗ, 分別測量標準液添加固體試樣前后的的電極電位值，則可測定待測試樣中的重量百分比。
例如：以25mL、1mmol/L的NaF溶液為標準液，以純固體NaF為待測樣品,稱取0.104g樣品。其中NaF的分子量為41.99,即摩爾濃度。則具體操作如下:
a) 在儀器的起始狀態下，按“模式/4”鍵, 按“▲/0”或“▼/.”鍵，再按“確認”鍵選擇“未知添加”，即可進入試樣添加濃度測量模式；
b) 用戶按需要選擇濃度單位，例如選為“mmol/L”；
c) 按需要選擇斜率校準或者不校準斜率；
d) 輸入添加試樣液的體積值，輸入：0；
e) 輸入試樣的摩爾重量，例如輸入：41.99；
f) 輸入試樣重量，例如輸入：0.104；
g) 輸入標液的體積，例如輸入：25；
h) 輸入標液的濃度，例如輸入：1；
i) 將電極清洗干凈，放入標液中，儀器顯示當前的電位和溫度值；
j) 等顯示穩定后，按“確認”鍵，儀器顯示“添加試樣”字樣，用戶將固體試樣溶解于標準液中，充分混合；
k) 等再次顯示穩定后，按“確認”鍵，儀器即計算出待測試樣中的重量百分比，顯示如下。至此，測量結束。
l) 同樣的，此時前面介紹的存貯功能、即時打印功能有效，用戶可按需要按“存貯/6”鍵存貯當前的測量結果，按“打印1/1”鍵打印當前的測量結果。
m) 用戶按“取消”鍵（或“確認”鍵），即可退出試樣添加測量模式，返回儀器的起始狀態。
4.13.5 GRAN法
儀器除常規測量方法外, 也可用GRAN法來測量含量較低的試樣。根據GRAN法的數學原理, 可用下式測得試樣的濃度值。
測量時, 先輸入標準溶液的濃度(Ｃs)和體積(Ｖs)，以及待測試樣的體積(Ｖx)，然后測量第一次添加標準液后待測試樣中的電極電位值,依次重復測量三次至八次，儀器即可計算出待測試樣的濃度值。
例如：以10mmol/L的NaF溶液為標液,各次添加體積為0.25mL，以25mL、0.1mmol/L左右的NaF溶液作為待測液, 假設共添加四次，則具體操作如下:
a) 在儀器的起始狀態下，按“模式/4”鍵, 按“▲/0”或“▼/.”鍵，再按“確認”鍵選擇“GRAN”，即可進入GRAN法濃度測量模式；
b) 用戶按需要選擇濃度單位，例如選為“mmol/L”；
c) 按需要選擇斜率校準或者不校準斜率，例如選為不校準斜率；
d) 輸入標液的濃度值，例如輸入：10；
e) 輸入添加標液的體積值，例如輸入：0.25；
f) 輸入試樣液的體積值，例如輸入：25；
g) 儀器顯示“添加標液NO.1”字樣，將電極清洗干凈，放入被測試樣液中，按設定的體積值添加標液0.25mL，儀器顯示當前的電位和溫度值；
h) 等顯示穩定后，按“確認”鍵，儀器顯示“添加標液NO.2”字樣，用戶繼續添加標液0.25mL；
i) 依次添加標液并測量添加后的電位，等第四次添加結束，按“取消”鍵，儀器顯示“結束測量嗎”字樣，按“確認”鍵，儀器即計算出待測試樣的濃度值。至此，測量結束。
j) 用戶可按需要按“存貯/6”鍵存貯當前的測量結果，按“打印1/1”鍵打印當前的測量結果。
k) 用戶按“取消”鍵（或“確認”鍵），即可退出GRAN法測量模式，返回儀器的起始狀態。
5 儀器的維護
5.1 儀器必須有良好的接地。
5.2 開機前，須檢查電源是否接妥。
5.3 接通電源后，按“ON/OFF”鍵，若顯示屏不亮，應檢查電源器是否
有電輸出。
5.4 儀器可供長期穩定使用。測試完樣品后, 所用電極應浸放在蒸餾水
中。
5.5 儀器不使用時, 短路插頭也要接上，以免儀器輸入開路而損壞儀
器。
5.6 兩測量電極插口如果在使用時, 只用一個, 則另一個必須接上短路
插頭, 儀器才能正常工作。
5.7 有關離子選擇電極測試事項, 請參照有關材料, 務必遵守執行。
6 儀器的成套性
1．PXSJ-216型離子計1臺；
2．T-818-B-6型溫度傳感器1支；
3. JB-1A型電磁攪拌器 1臺；
4．通用電源器 (9V DC,500mA,中心正,外殼負)1只
5．231玻璃電極(01)1支；
6．212甘汞電極 1支；
7. pF-1氟電極 1支；
8．電極輸入短路插頭(儀器出廠時接在測量電極插口上)2只；
9． pH標準緩沖劑pH4,7,9 各5小包；
10. 附件一套，以隨機裝箱單為準。
7 儀器參數的復位
儀器在使用過程中，可能由于某些不確定的原因使儀器存貯的參數改變，比如在存貯數據時突然掉電、受到強磁場的短時干擾等等，這時可能會影響儀器的正常使用。本功能可以讓用戶自己設法復位儀器的參數，保證儀器的正常。在儀器的測量狀態下，按“取消”鍵進入選擇電極插口狀態，按“刪除”鍵，再按“確認”鍵，儀器即進入?yún)?shù)復位菜單，依次可復位的參數有：
1、 pH測量時使用的電極斜率（初始值為1.000）；
2、 pX測量時使用的電極斜率（初始值為1.000）；
3、 空白濃度（初始值為0）；
4、 濃度單位（初始值為mmol/L）；
5、 儀器存貯的數據（清零）；
6、 儀器的mV零點（清零）；
7、 以上參數全部復位。
用戶可按實際需要，按“上”或“下”鍵選擇需要復位的某一項（或者選擇復位全部參數），按“確認”鍵，儀器即開始復位，稍等，儀器顯示“OK”字樣表示已復位完畢，按“取消”鍵，返回電極插口選擇狀態。
例如：用戶需要將空白濃度值清零，則可按如下步驟操作：在儀器的測量狀態下，按“取消”鍵進入選擇電極插口，按“刪除”鍵，再按“確認”鍵進入?yún)?shù)復位菜單，按“下”鍵移動高亮條至“3.Blank CONC.”上，按“確認”鍵，稍等，顯示“OK”，連續按“取消”鍵，退出到測量狀態即可。其他參數可依次操作。
8 附錄 氟離子溶液配制方法
1． 標準溶液：
精確稱取4.20g分析純氟化鈉，溶于蒸餾水中，稀釋至1000mL，貯存于塑料瓶中。此溶液為1×10－1 mol/L F－。
1×10－2 mol/L F－：取1×10－1 mol/L F－溶液100ml，稀釋至1000ml；
1×10－3 mol/L F－：取1×10－2 mol/L F－溶液100ml，稀釋至1000ml；
2. 總離子強度調節劑(TISAB)
稱取58.8g分析純二水檸檬酸鈉（Na3C6H5O7•2H2O），再稱取85g分析純硝酸鈉（NaNO3），溶于蒸餾水中，用HCl調節溶液至pH為5～6，稀釋至1000mL。
3. 試驗用溶液
pF2(1×10－2 mol/L F－)：取1×10－1 mol/L F－溶液10ml，加總離子強度調節劑(TISAB)20ml,用蒸餾水稀釋至100ml；
pF3(1×10－3 mol/L F－)：取1×10－2 mol/L F－溶液10ml，加總離子強度調節劑(TISAB)20ml,用蒸餾水稀釋至100ml；
pF4(1×10－4 mol/L F－)：取1×10－3 mol/L F－溶液10ml，加總離子強度調節劑(TISAB)20ml,用蒸餾水稀釋至100ml。
